トップページ > デジカメ徹底レビュー > 特集 ニコン Nikon 1 AW1 > ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

特集 ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6  by Inaba Kunio    世界初!防水耐衝撃の標準ズームレンズ  評価:5.0
ニコン 1NIKKOR 18.5mm f/1.8


 1. レンズ仕様

焦点距離  11-27.5mm(35mm換算30-74mm)
開放絞り  f/3.5-5.6
最小絞り  f/16
レンズ構成  6群8枚
(非球面レンズ1枚、EDレンズ1枚使用)、他保護ガラス1枚
画角(対角)  72°-32°20′
手振れ補正  ボイスコイルモーター(VCM)によるレンズシフト方式
最短撮影距離  撮像面から0.3m(ズーム全域)
最大撮影倍率  約0.1倍(35mm判換算 約0.28倍)
絞り羽枚数  7枚(円形絞り)
アタッチメントサイズ  40.5mm(P=0.5mm)
その他  耐衝撃:カメラ装着時MIL-STD810F Method516.5-Shock準拠
 防水:JIS/IEC 保護等級 8(IPX8)
 許容耐圧:水深15m以内
 防塵性能:JIS/IEC 保護等級 6(IP6X)
寸法  ø63mm×56.5mm
(レンズマウント基準面からレンズ先端まで)
質量  182g

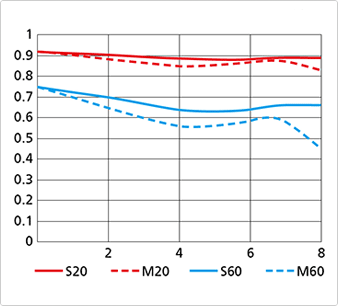

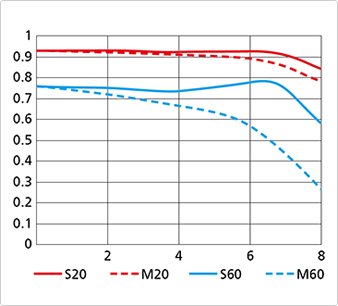

 2. MTF曲線

(ニコン ホームページより)

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6(広角端)
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6(望遠端)
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6
(S60:放射方向60本/mm M60:同心円方向60本/mm)

 3. レンズ構成図

(ニコン ホームページより)
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

Sponsored Links

 4. 製品外観

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

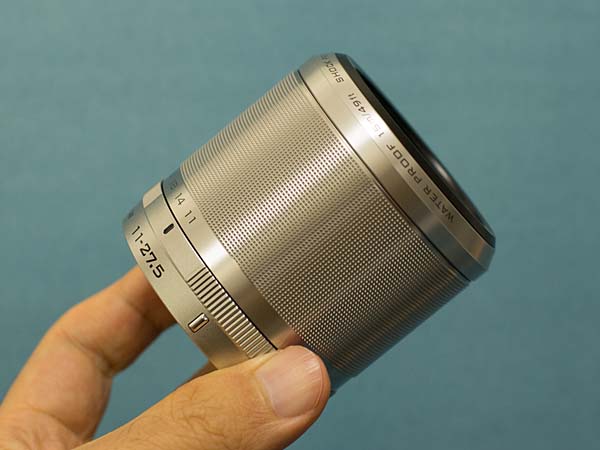

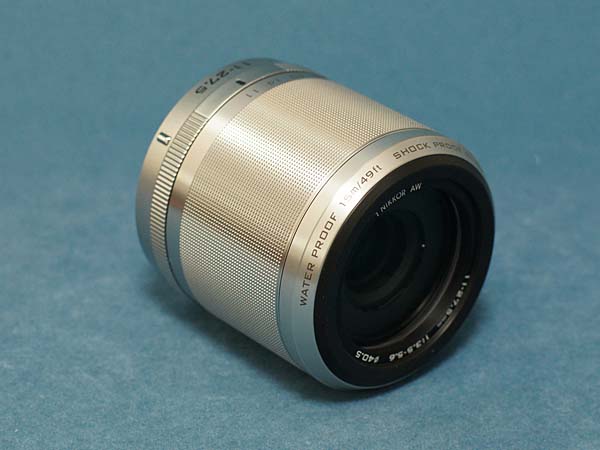

 レンズ本体。レンズ鏡胴には幅広いズームリングが装着されています。レンズの光学系は、既存の1 NIKKOR 11-27.5mm f/3.5-5.6と同等で、レンズ全体を耐水パッケージで包んだイメージとなっています。ズーム操作を行ってもレンズの全長は変わりません。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

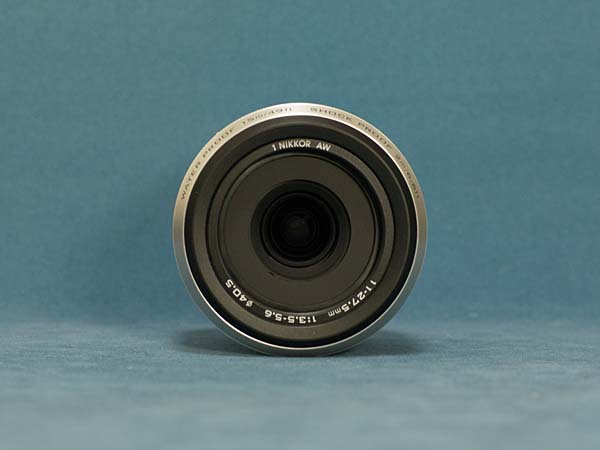

 レンズ前面。基本仕様が周辺部に印字されています。写真ではわかりづらいですが、対物側の第一面には保護用ガラスが装着されています。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

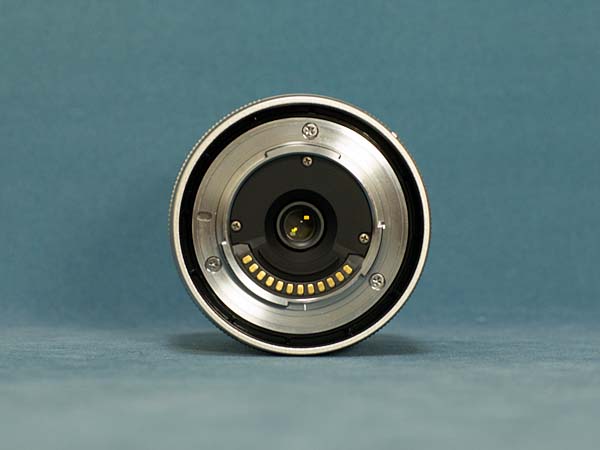

 レンズマウント側。マウント部は通常の1 NIKKORレンズと同じですが、外側にシーリング用のカバー部があるため、AW1以外のボディに装着することはできません。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

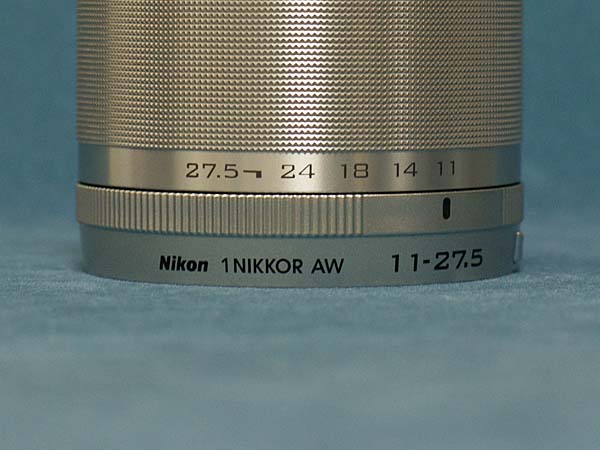

 レンズ基部の指標。防水シーリングのためか、ズーム操作はやや重い感じがしますが、幅広のズームリングのため操作性は良好です。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

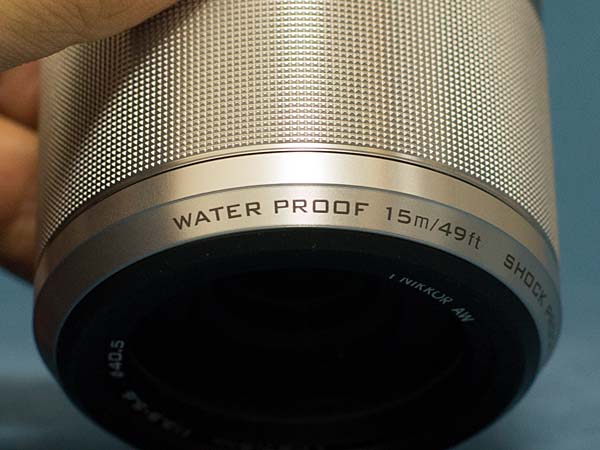

 レンズ外側には防水性能が印字されています。カメラ装着時には15mまでの水圧に耐えることが出来ます。ハウジングなどの本格的な防水装備と比べると低めですが、陸上と同じように使える点が魅力的だと思います。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

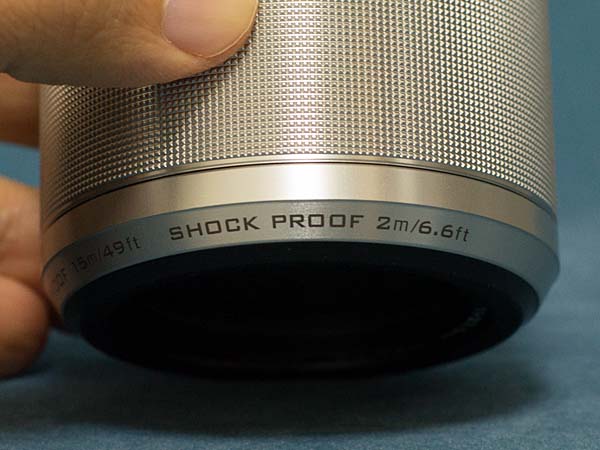

 このレンズには落下時の耐衝撃性能も持っています。2mの高さからの落下に耐えるように設計されています。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

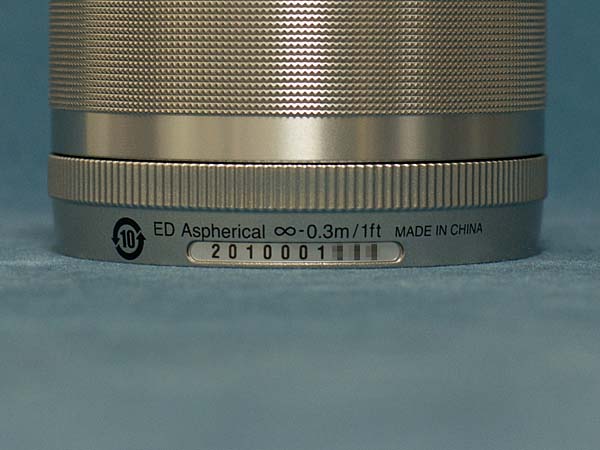

 マウント基部にS/Nが印字されており、購入した単体は1xxx番です。左側に印字されている10の数値は、中国RoHS(電子情報製品汚染規制管理規則)対応表示で、「電子情報製品に含有する有毒有害物質の漏洩、変化、電子情報製品の使用により、環境に深刻な汚染、身体または財産に深刻な損害を与えない期限」を示したものです。レンズは中国製。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

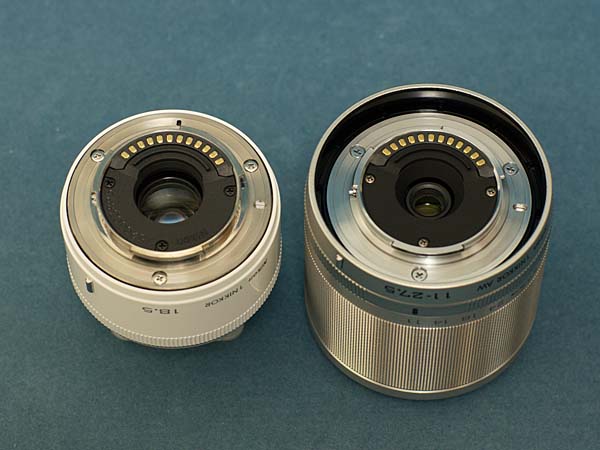

 1 NIKKOR 18.5mm f/1.8(左側)と1 NIKKOR AW 11-27.5mm f/3.5-5.6(右側)。マウント部の外側にシーリング用のスカートが付けられていることがわかります。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

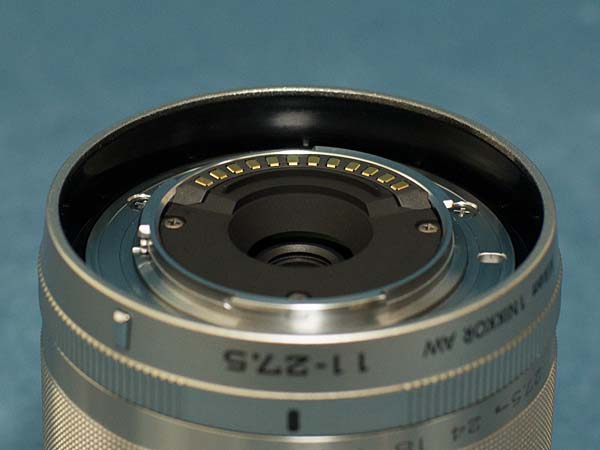

 マウント部。外側の黒い部分はゴム製で、AW1 本体のマウント部外周にあるゴムパッキンと圧着することで、防水・耐塵性を確保する構造になっています。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

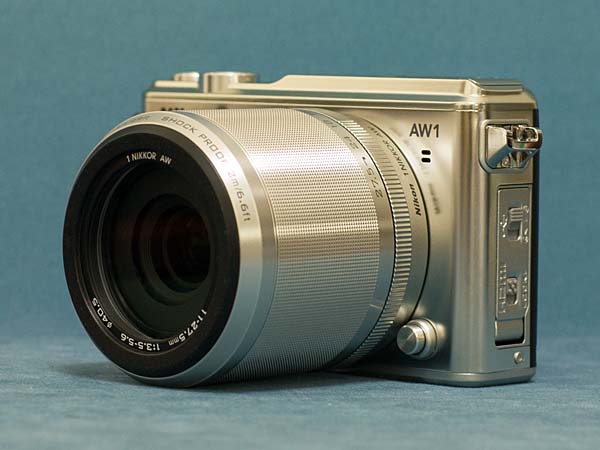

 AW1に装着した状態。30-74mm相当の光学2.5倍ズームであることを考えるとやや大きめですが、ズーム操作によるレンズ長の変化はありません。沈胴レンズである1 NIKKOR 11-27.5mmf/3.5-5.6が耐水ケースの中に入っていると考えると、妥当なサイズだと思います。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

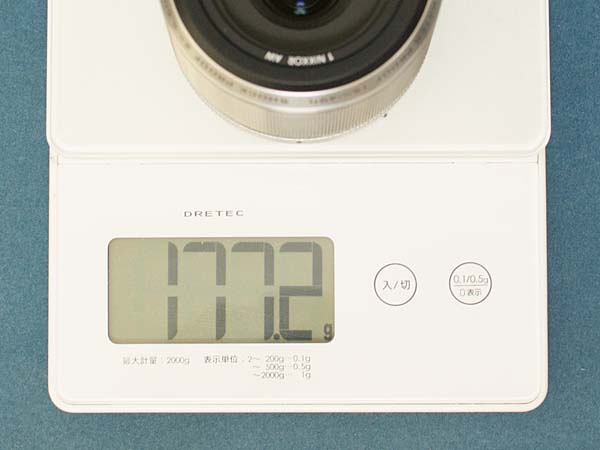

 レンズ単体の重さは実測値で177.2gでした。メーカー公表値は182gです。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

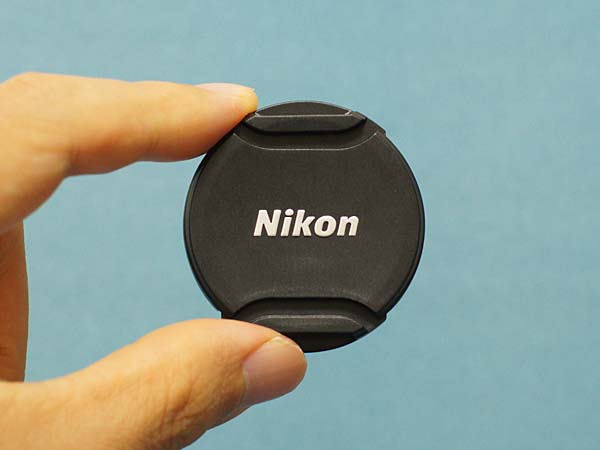

 付属するレンズキャップLC-N40.5。脱着用のつまみ部分は外周側にあります。通常の 1 NIKKOR 11-27.5mmと同じです。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

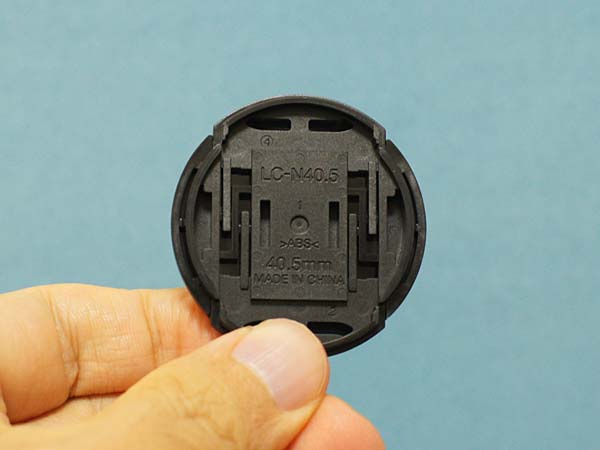

 レンズキャップの裏側。アタッチメントサイズは40.5mmと、1 NIKKORの中では小型です。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

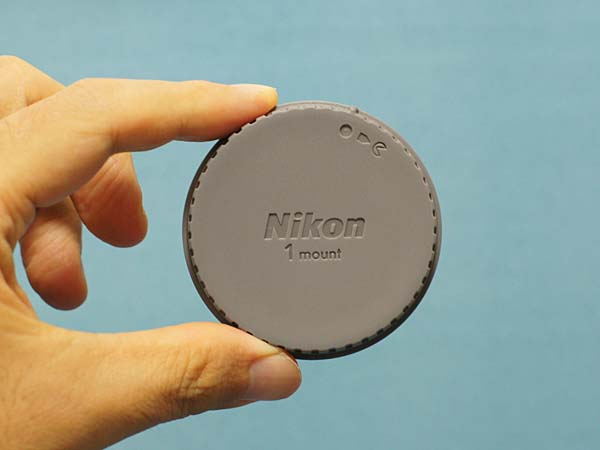

 レンズのマウント側キャップLF-N2000。一般的なLF-N1000と比較すると一回り以上大きく感じます。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

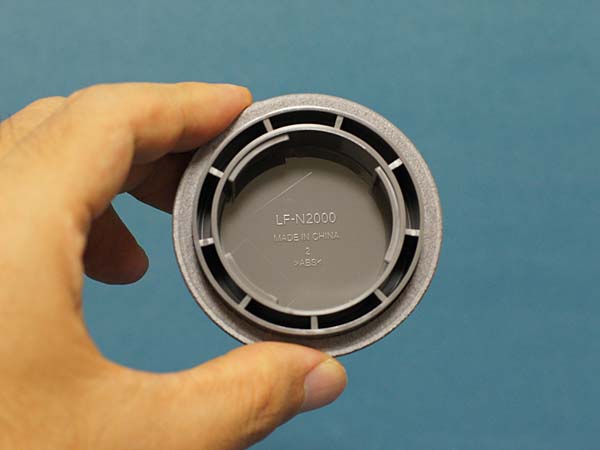

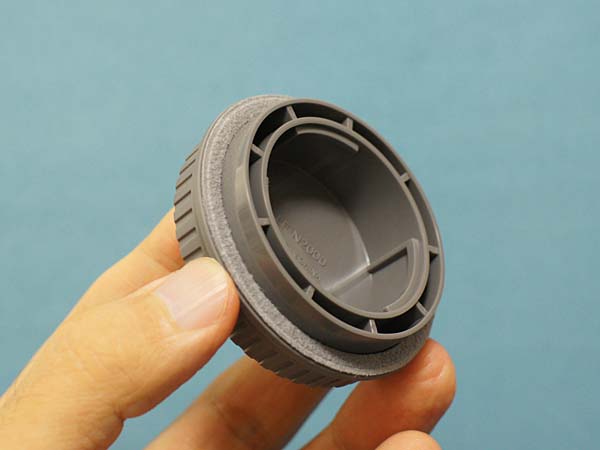

 マウント側キャップの裏側。レンズのバヨネット部を活用して装着する構造となっています。レンズ後端のシーリング部スカートに接する部分には傷付き防止用のフェルトが貼付されています。

ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

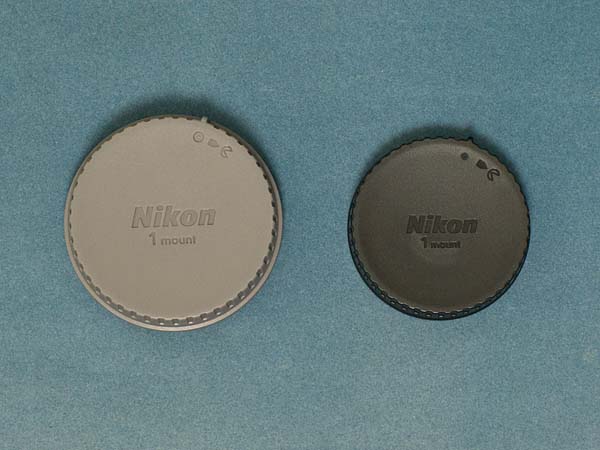

 LF-N2000(左側)とLF-N1000(右側)。かなり大きさに差があります。


ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

 マウント側カバーの内側。カバー自体は中国製です。

Sponsored Links

 5. 描写力

(1) 歪曲収差

 今回撮影に使用したNikon 1 AW1には、歪曲収差の電子補正機能が搭載されており、レンズに応じて自動的に補正することも可能となっています。

 下記のサンプルを見てもらえばわかるとおり、広角端では周辺部にやや樽型収差がみられますが、標準ズームとしては良好に補正されています。

 自動ゆがみ補正を「する(陸上)」にすると、歪曲収差はほぼ解消します。補正に伴い画像範囲はわずかに小さくなりますが、基本的には「する」の設定を積極的に活用すべきだと思います。

 なお、参考まで「する(水中)」にした場合のサンプルも掲載します。水中で発生する糸巻型収差に対応するため、樽型の補正がかけられていることがわかります。

 他の焦点域についてのテスト結果は、1 AW1(製品レビュー:描写力テスト結果)をご参照ください。

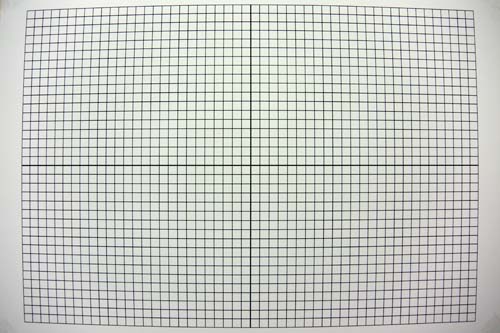

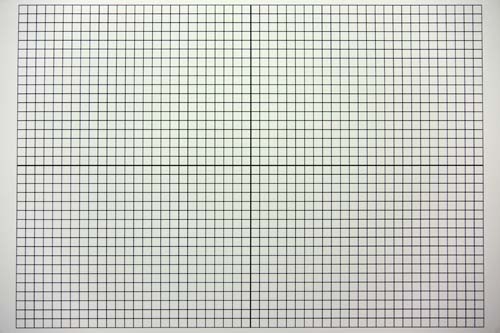

焦点距離:11mm (自動ゆがみ補正 しない)
ニコン 1 AW1


焦点距離:11mm (自動ゆがみ補正 する・陸上)
ニコン 1 AW1

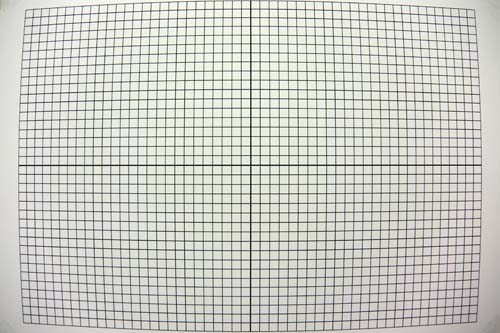

参考:焦点距離:11mm (自動ゆがみ補正 する・水中)
ニコン 1 AW1


(2) 解像力

 解像力の点でも、標準ズームレンズとしては良好な数値を示しています。

 広角端の中心部に関しては、絞り開放から高い解像力となっており、等倍画像を見ると、絞り開放から2500本のラインの識別が可能です。
 望遠側に移るにつれ徐々に解像力は低下していきますが、望遠端でも2500本のラインを視認できました。

 周辺部に関しては、広角端では絞り開放でもしっかりとした解像感がありますが、1段絞るとさらに鮮明度が上がりました。

 下記のサンプルは1/2に縮小していますが、クリックすると元画像が開きますので、あわせてご参照ください。

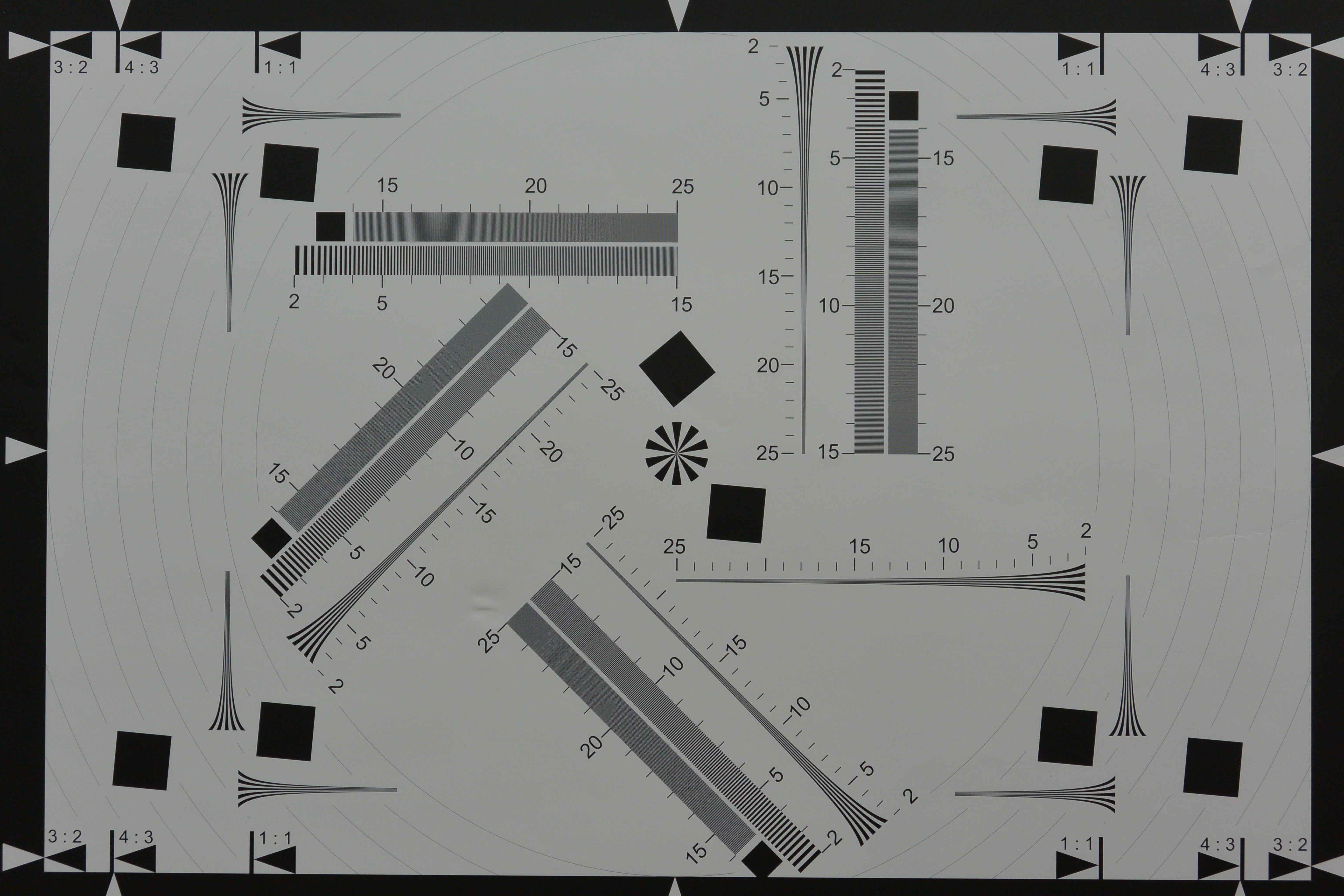

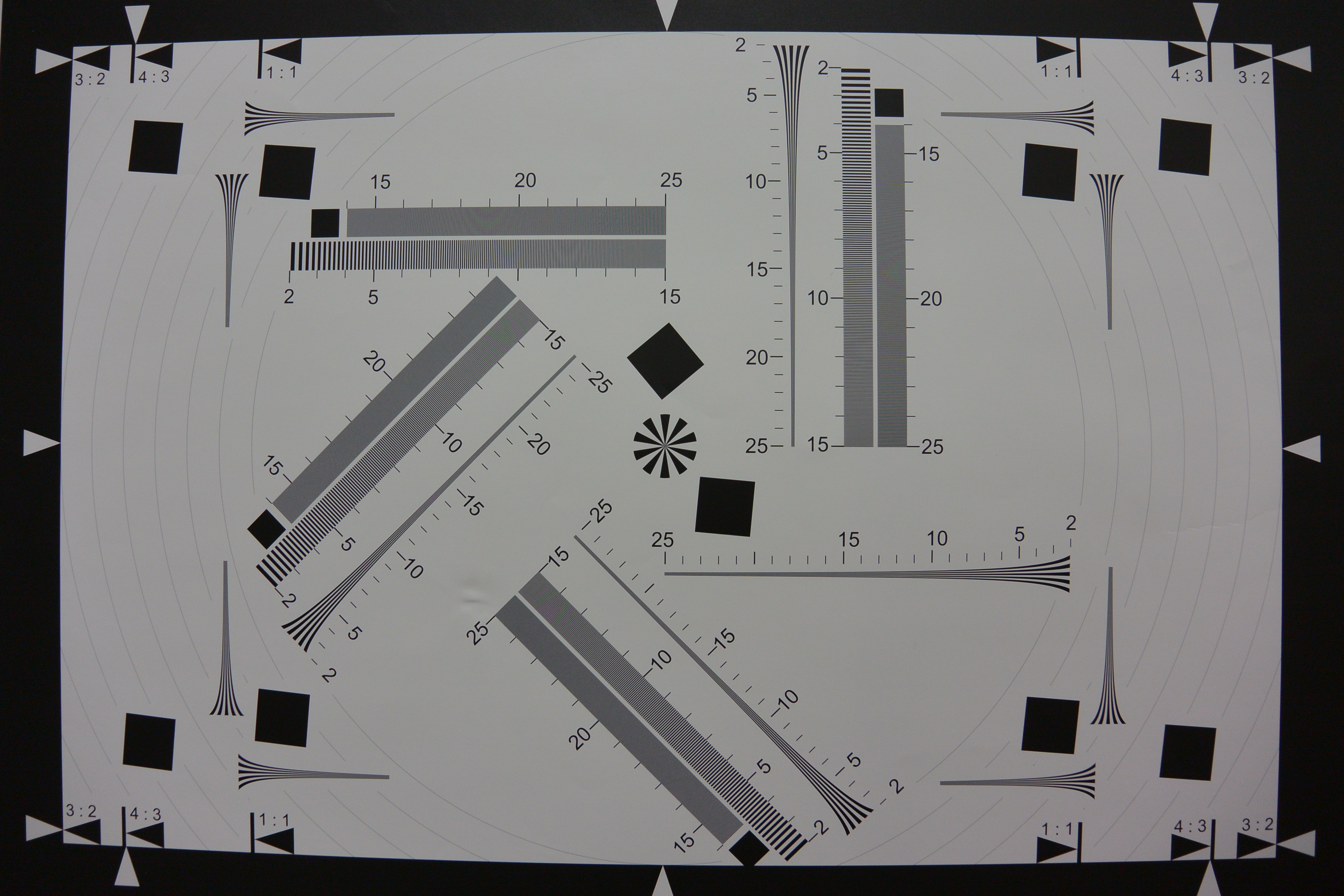

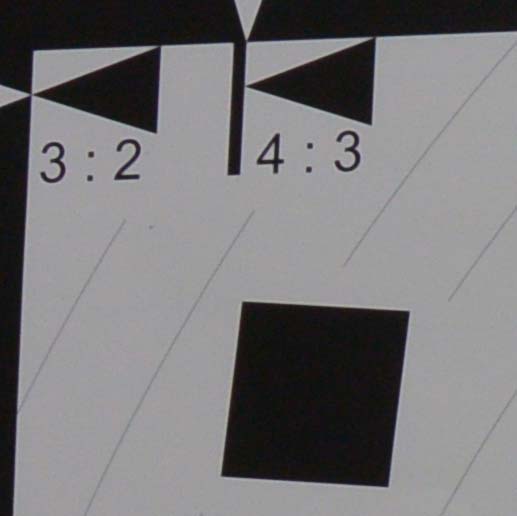

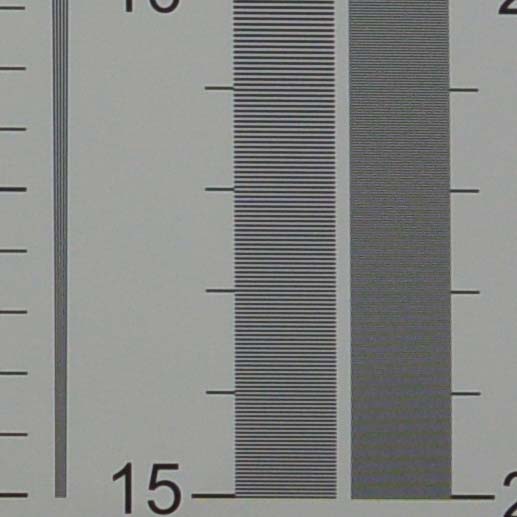

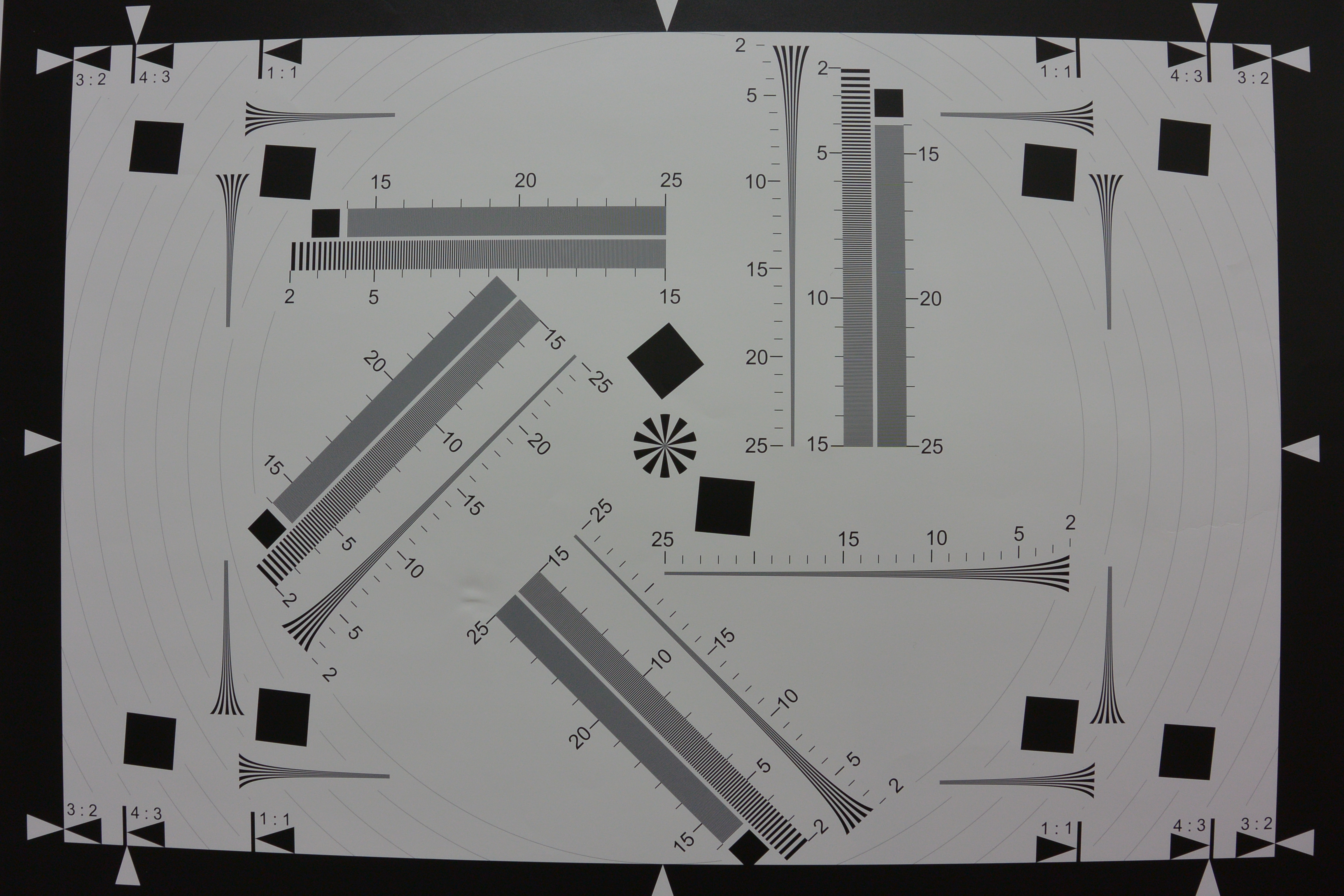

ISO12233準拠チャート。中央と左上の赤枠の部分を切り出
してある。画像をクリックすると、元画像の全体が開きます。

11.0mm F3.5
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

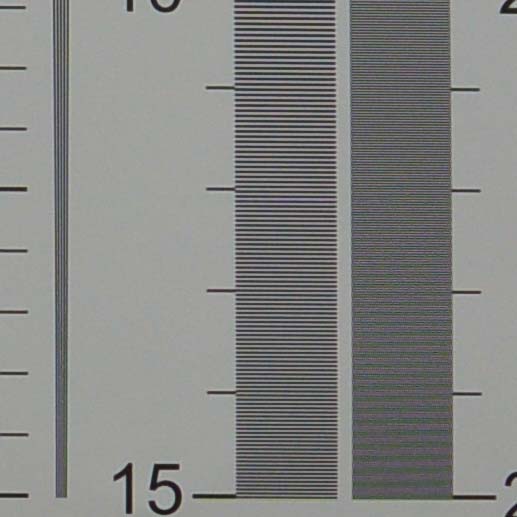

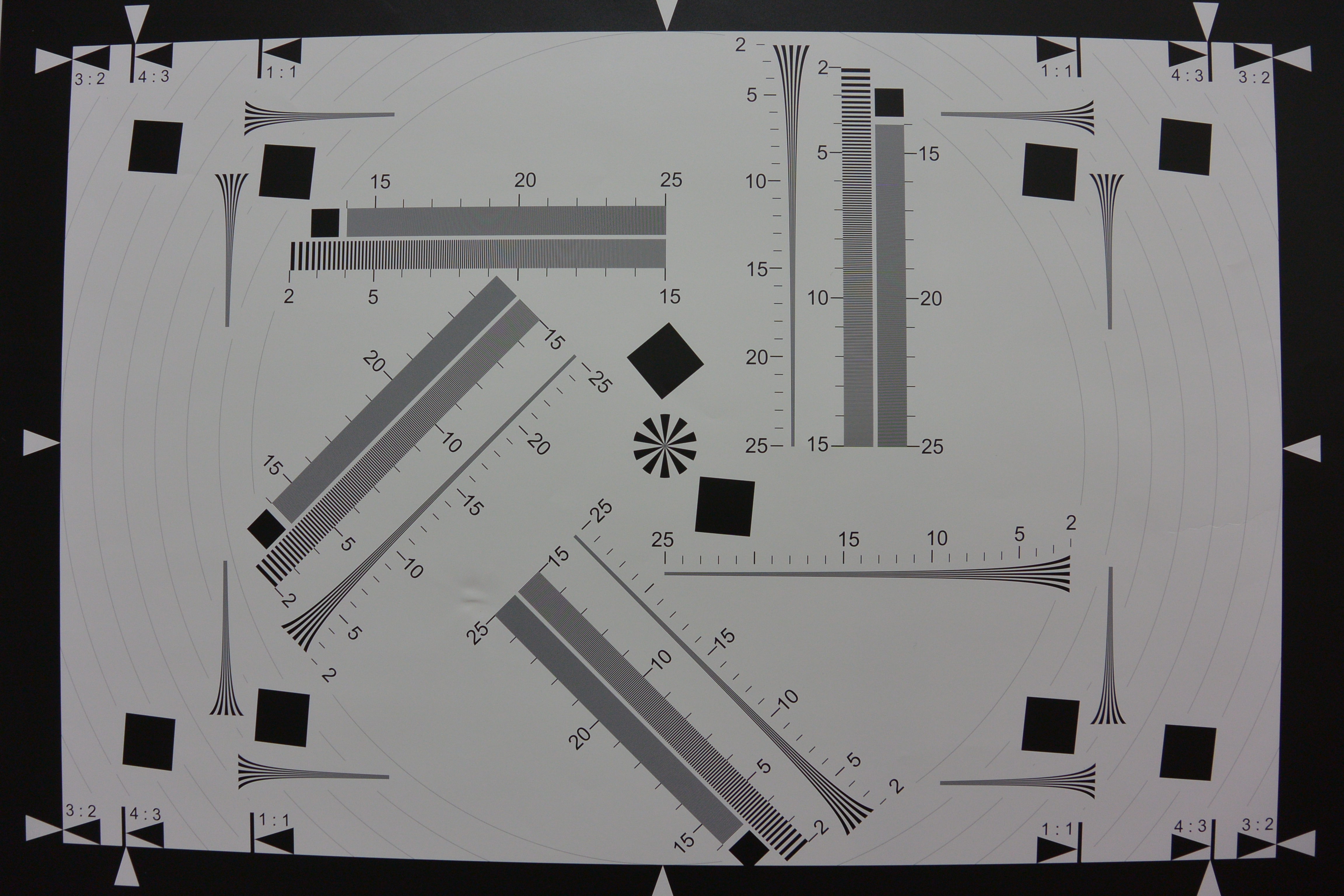

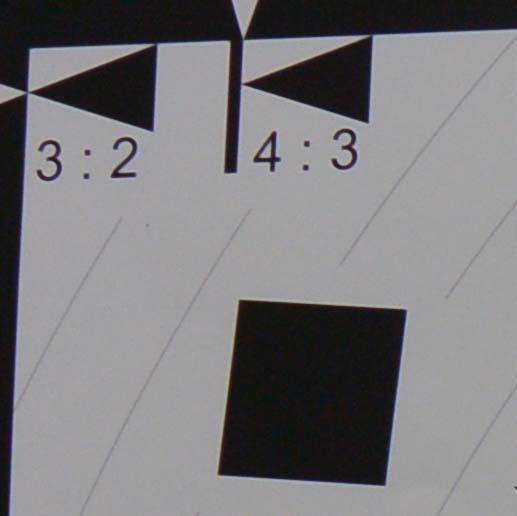

11.0mm F5.0
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

11.0mm F7.1
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

18.2mm F4.5
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

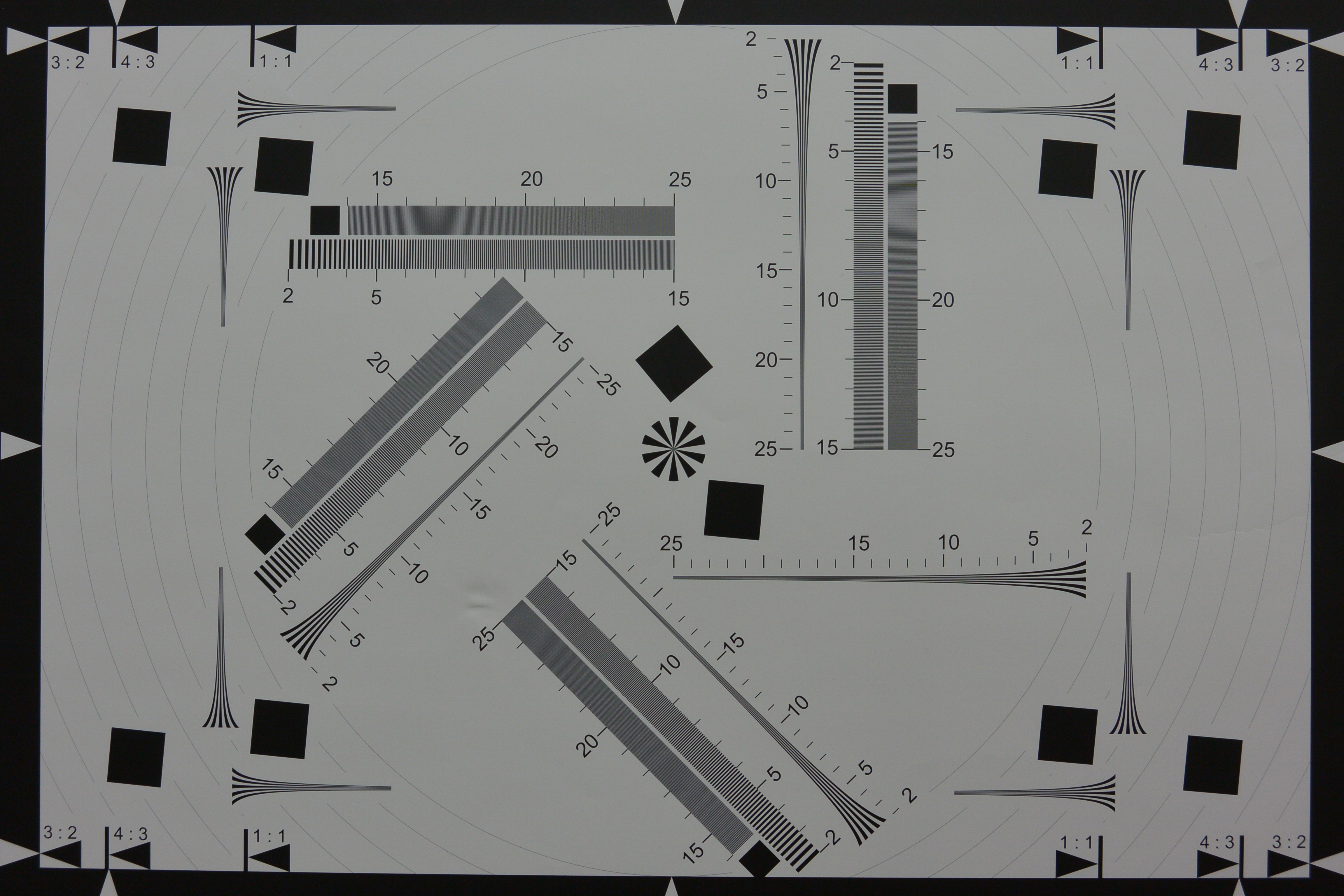

18.2mm F6.3
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

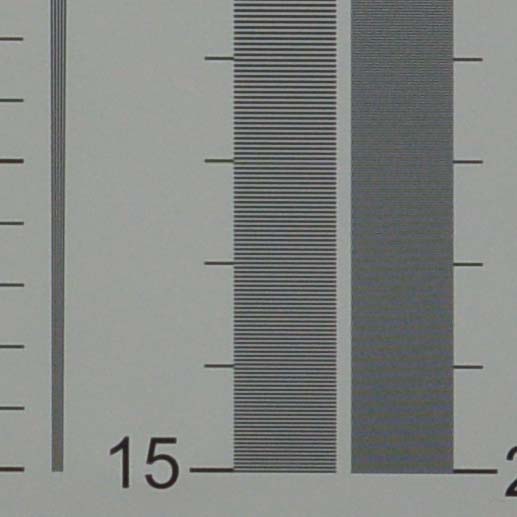

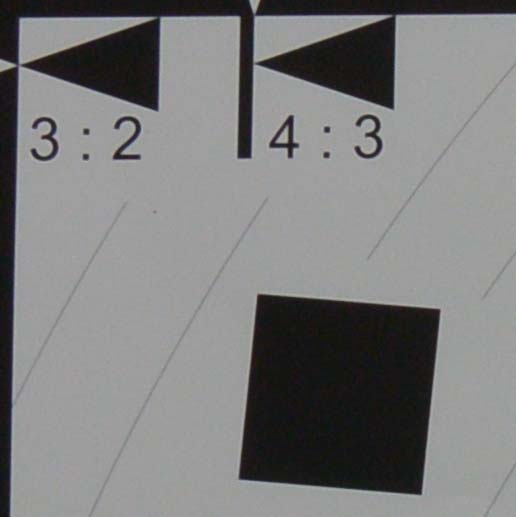

18.2mm F9.0
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

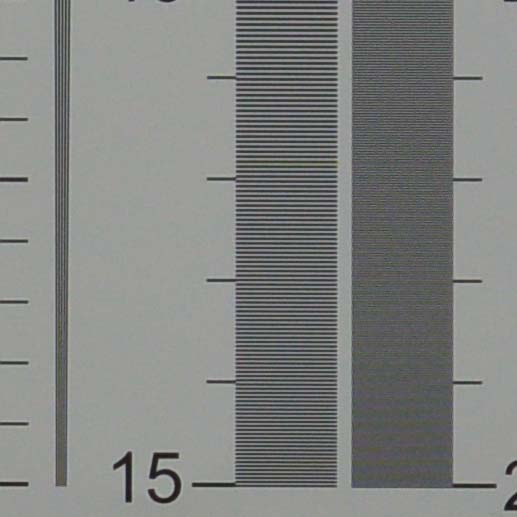

27.5mm F5.6
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

27.5mm F8.0
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6

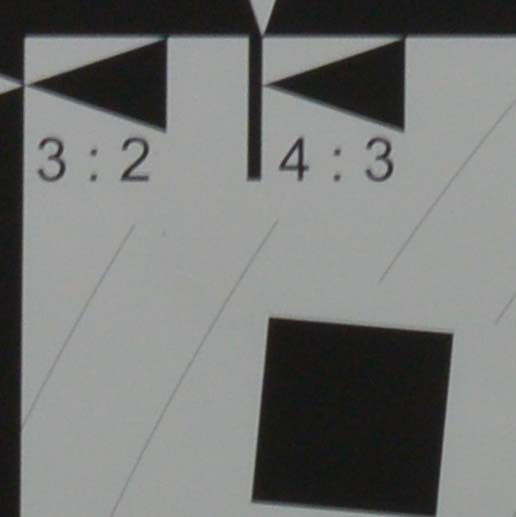

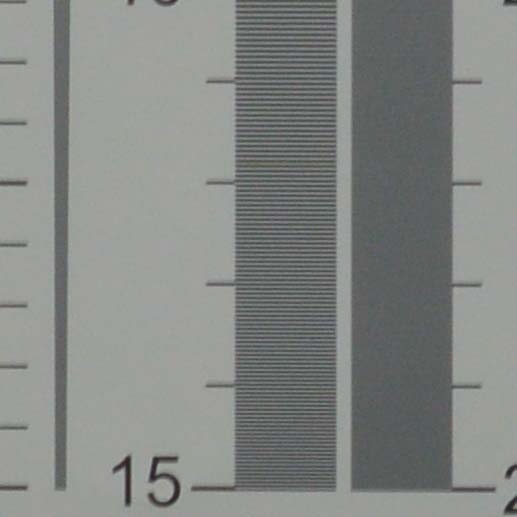

27.5mm F11.0
ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6ニコン 1 NIKKOR AW 11-27.5mm f/3.5-5.6
